2014年我国逆变焊机领域的概况分析

中国产业研究报告网讯：

    （1）逆变焊机及焊接电源的简介

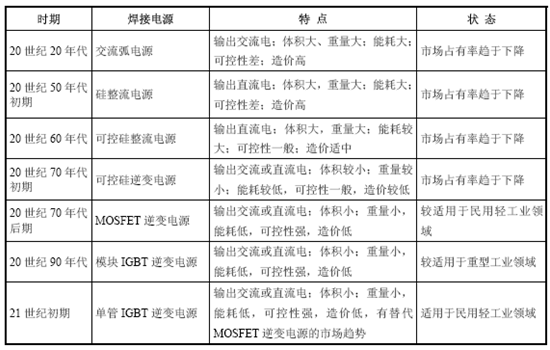

    逆变焊机是使用逆变电源的焊割设备。焊割工艺的具体实现是复杂的物理过程，对焊接电源有非常高的要求。焊接电源需要满足焊接工艺下的很多瞬态变化，不仅要有很好的静态输出能力，还要满足各种焊接工艺下的动态要求。焊接电源需要根据不同的焊接材料、焊接环境和焊接工艺提供不同的输出电流。因此，真正区别焊割设备品质的是焊接电源的性能，如输出电流的大小、强弱、稳定性、数字化程度等。性能稳定、技术先进的焊接电源及其控制技术有助于实现先进的焊接工艺。因此，焊接电源的发展直接影响了焊割设备的发展，焊接电源的发展历程如下：


    自从可控硅逆变电源出现以后，逆变焊机才逐渐成为焊割设备的主流。

    （2）逆变电源工作过程

    逆变电源的工作过程是把单相或三相交流电经整流后，由SCR 管、MOSFET管或IGBT 组成的逆变电路转变为1kHz 至200kHz 的中频交流电，然后再经降压整流后输出可供焊接使用的直流电，或者再经二次逆变输出交流电供焊接使用。整个过程由电子电路控制，电源更具符合各种焊接工艺需要的静特性和动特性。

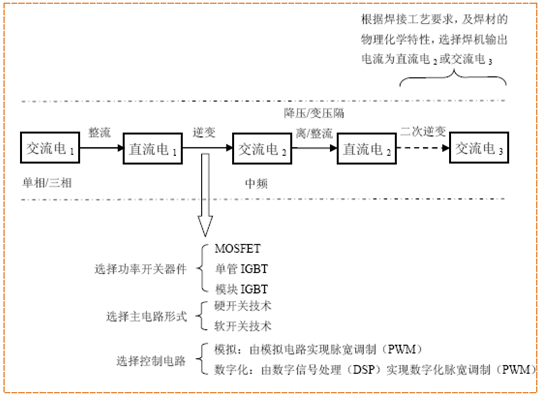

    逆变电源工作过程图：


    内容选自产业研究报告网发布的《2013-2017年中国逆变焊机市场运行分析及发展策略研究报告》

    （3）逆变电源主要器件与技术

    ①功率开关器件

    主电路逆变器所用功率开关器件可以分为：功率可控硅（SCR）、功率晶体管（GTR）、功率场效应管（MOSFET）、绝缘栅双极晶体管（IGBT）。SCR 是逆变电源主电路第一代开关器件，其焊机体积大、重量相对较重且能耗相对较大，造价相对较高，基本已被淘汰；而GTR 逆变电源则主要处于实验阶段，未进行规模化生产。

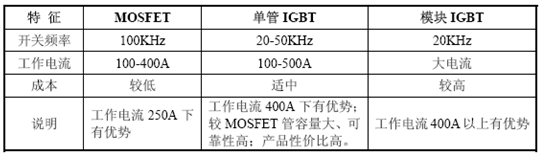

    目前逆变电源主电路所用功率开关器件主要是MOSFET、单管IGBT 和模块IGBT，三者之间的主要区别如下：

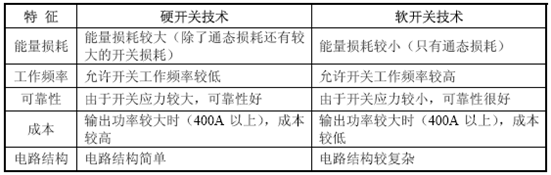

    ②硬开关技术与软开关技术

    逆变电路一般采用硬开关技术或软开关技术，一般情况下，使用软开关技术的逆变电路更有优势，具体情况如下：

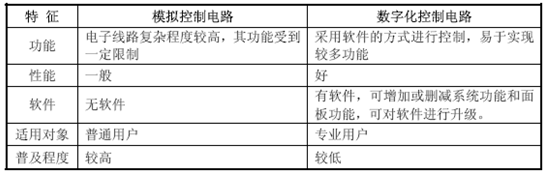

    ③模拟控制电路和数字化控制电路

    从控制电路的控制方式上区分，逆变电源的控制电路主要分为模拟控制电路和数字化控制电路，两者之间主要区别如下：

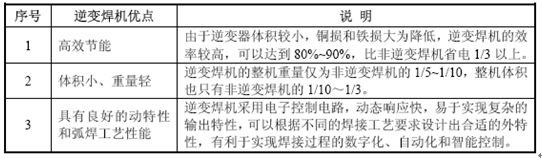

    （4）逆变焊机的优点

    逆变焊机与非逆变焊机相比有如下优点：
